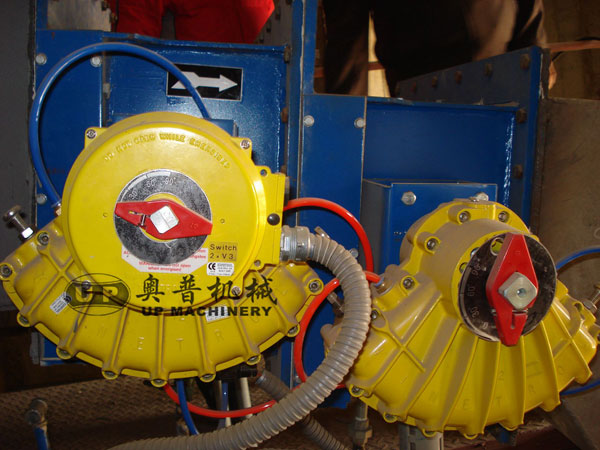

氣動開關閥
一、 概述
氣動開關閥主要在粉狀物料流量控制系統中作開關用。通常與流量控制閥串聯配套使用。氣動開關閥是以氣缸為動力實現開關作用。
二、技術參數表
|
規格 |
單位 |
B250 |
B300 |
B400 |
|
|
項目部分 |
|||||
|
閥體 |
流量 |
m3/h |
120 |
160 |
220 |
|
流速 |
m/s |
3 |
3 |
3 |
|
|
轉角θ |
度 |
71 |
71 |
71 |
|
|
外徑 |
mm |
260 |
280 |
320 |
|
|
長度 |
mm |
330 |
405 |
410 |
|
|
流通面積 |
m2 |
0.0148 |
0.025 |
0.0425 |
|
|
氣缸 |
型號 |
|
QGBII-100 |
QGBII-100 |
QGBII-100 |
|
內徑 |
mm |
100 |
100 |
100 |
|
|
行程 |
mm |
200 |
200 |
200 |
|
|
工作壓力 |
MPa |
0.15-1 |
0.15-1 |
0.15-1 |
|
|
安裝形式 |
|
雙吊耳 |
雙吊耳 |
雙吊耳 |
|
|
透氣層 |
材料 |
|
PETS-6 |
PETS-6 |
PETS-6 |
|
透氣面積 |
m2 |
0.05 |
0.07 |
0.09 |
|
|
耗氣量 |
m3/min |
0.5 |
0.5 |
0.5 |
|

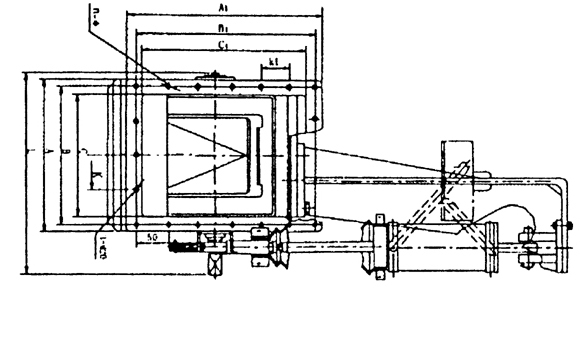

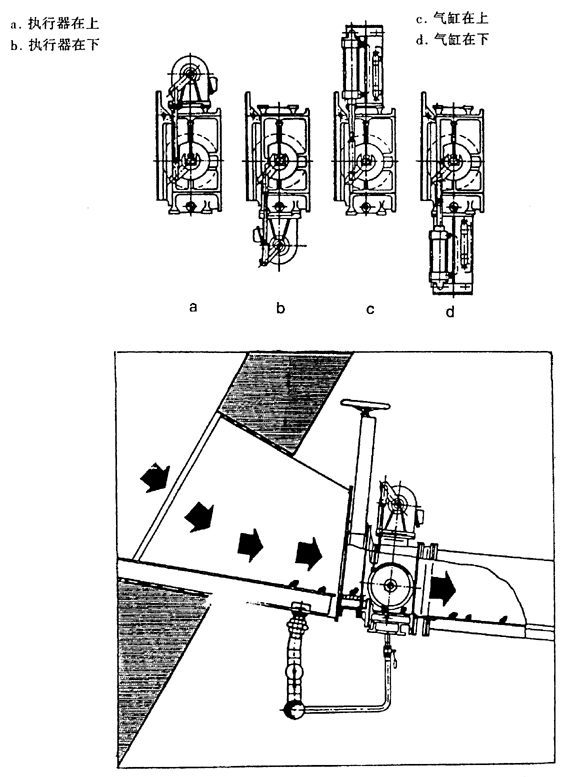

三、外形安裝尺寸
