熟料散裝機

一、概述
  熟料散裝機是從庫內將熟料(≤50mm)自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備(見圖一)主要用手動棒閥,電動扇形閥、卷?yè)P(yáng)裝置,伸縮卸料裝置、收塵軟管,電容式限位開關,電控系統等部分組成。
二、技術參數表

技術性能 技術參數
輸送物料 水泥熟料或類似塊狀物料
物料容重 熟料1.45t/m3
物料溫度 ≤80℃
物料粒度 ≤50(mm)
裝車能力 200t/h
卸料頭伸縮距離 根據用戶要求定制
手動棒閥 790X790mm 410X410mm
電(氣)動扇形閥(振動給料機) DZG1103 2X1.1kw 電液推桿:DTY700-400/100
卷?yè)P(yáng)機 CD1-180 功率:3KW 升降速度:8M/S
電容式(音叉)限位開關 FTC131探頭規格:Φ20X400 工作壓力:10bar 工作溫度:-40℃ C-200℃ (FTM探頭規格:Φ20X230 加長170mm 工作壓力:10bar)
裝機功率 -5.2kw -4.5kw(-3kw)
參照?qǐng)D 示意圖一 示意圖二 示意圖三
機型 庫底 庫底 庫側

注:熟料散裝機可以通過改變材質來滿足用戶物料溫度,物料粒度的要求。



                          ▲熟料散裝機在廠演裝


三、工作原理
當運輸工具進入裝料位置后,打開棒閥相應的棒條數量。按住控制柜的“下降鈕”,下料頭到位后會自動斷開降電機電源,按“裝車鈕”進入卸料狀態,輔助配套設備會相應開始工作,卸料產生的灰塵通過下料斗,由伸縮收塵軟管進入收塵器凈化,當下料頭的物料裝滿時,下料頭邊上升,邊報警,上升距離要在裝料前設置,若上升距1米,則將時間繼電器的時間調為T(mén)=I/V。在上升過程中裝料始終在進行,當下料料滿時,再重復上述動作,到達料滿位置后,按停車鈕,使電振機反制動,或關閉扇形閥停止下料。停車后可按上升按鈕讓下料斗離開物料一定距離,確保運輸工具的移位,再對準第二個卸料工位。直到整個料倉裝滿為止。

▲熟料散裝機包裝

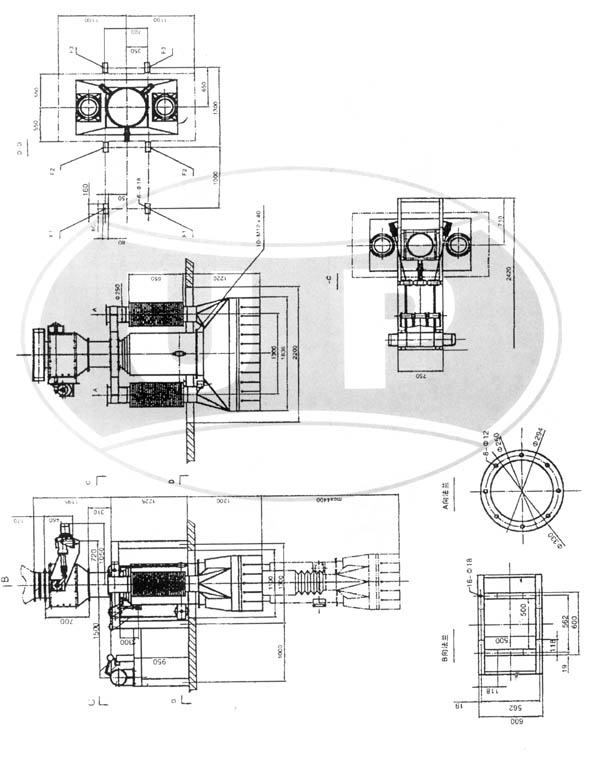

庫底熟料散裝機示意圖(圖一)

物料種類 熟料 物料容重 Y=1.25t/m3
物料溫度 ≤90℃ 物料粒度 ≤150mm
裝車能力 220t/h 散裝頭伸縮距離 4400mm
振動給料機 型號 DZG1103#
功率 2X1.lKW
額定電壓 4.7A
額定電流 5000N
卷?yè)P(yáng)機 型號 CD12—18D
起升速度 8m/min
額定起重量 20000N
額定電壓 380V
功率 3kw
電容式 物位開關 型號 FTC131 Zui大壓力 10bar
電壓 20V AC
探頭規格 Φ25 X400 溫度 -20~80℃

    靜載荷 動載荷
F1 垂直方向 3.72KN ±0.110kN
水平方向   ±0.120kN
F2 垂直方向 6.36KN ±0.110kN
水平方向   ±0.120kN
F3 垂直方向 7.2KN ±2.0kN
水平方向
F4 垂直方向 7.8KN ±2.0kN
水平方向
F5 垂直方向 ±3.0KN ±0.75kN
水平方向

技術要求:
1.鋼絲繩端部固定在卷?yè)P(yáng)機筒中,應牢固以防脫落
2.調整好鋼絲繩,避免散裝頭在提升或降落時不穩發生傾斜
3.安裝后所有滑輪都要輪動靈活
4.收塵能風量為2X3000m3/h

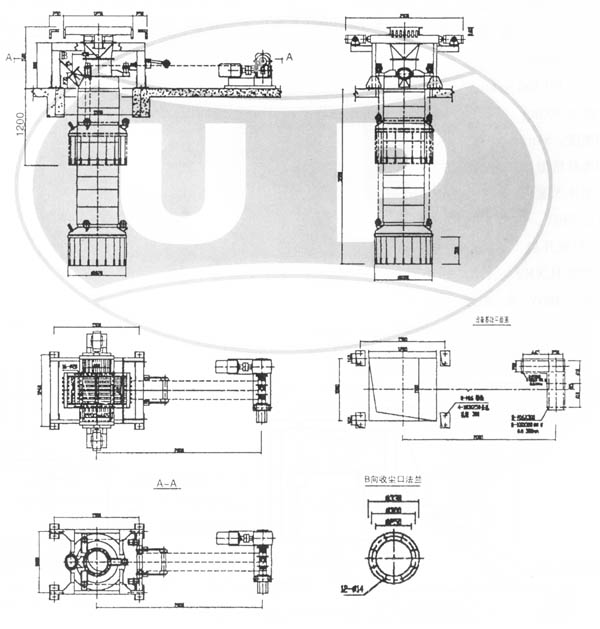

庫底熟料散裝機示意圖(圖二)

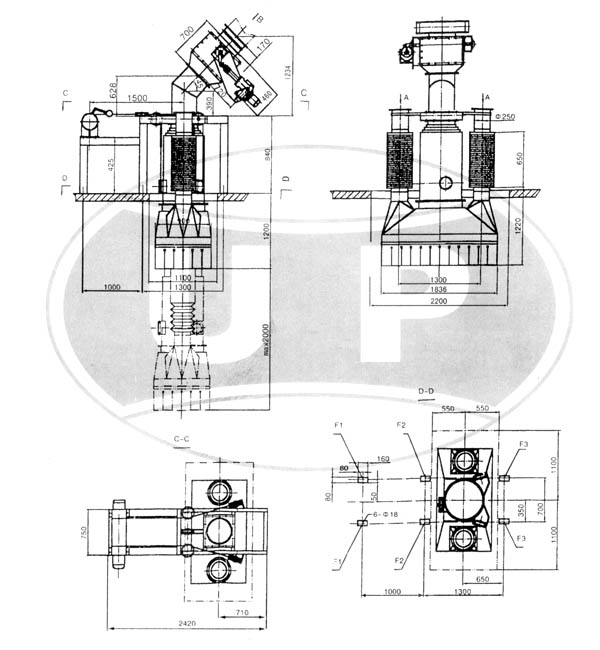

庫底熟料散裝機示意圖(圖三)

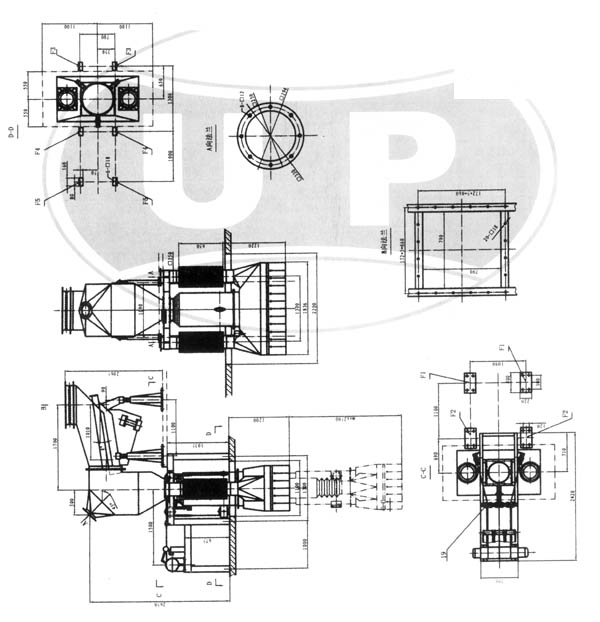

熟料散裝機安裝示意圖

設備基礎及埋件載荷
1.提升裝置:FV=5KN×1.5 FH=20KN×2
2.進料口法蘭:FV=50KN
3.散裝頭基礎:FV=4×10KN×15注四個柱腳止均為:10KN×1.5(系數)
FV垂直載荷
FH為水平載荷
主要技術參數
1.Zui大卸料能力:200-300T/H
2.物料Zui大粒度:小于50mm
3.物料Zui高溫度:小于150°
4.含塵氣體排放量:4500m3/h
5.提升電機功率:2.2-3KW
6.設備自重:3000kg
